聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
水泥窯用鎂鉻磚的理化指標
發布時間：2018/3/14 13:49:28 點擊率： 來源:艾米 作者：榮盛耐材水泥窯用鎂鉻磚廣為使用的是DMC-9( A、B)兩個牌號。而按外觀品質分為優等品、一級品和合格品三個等級。其尺寸允許偏差及外觀等要求見表5-28。1992年在形成標準時用料情況不理想，當時廣為使用的是新疆鉻礦Cr2O3≥35%，SiO2≤6% ，中檔砂中SiO2也高(SiO2≥2% )，現在原料條件成型手段比當時好得多，DMC-9( A、B)基本上演化成SiO2≤2.0%，荷重軟化開始溫度T0.6% 1680〜1700℃，抗熱震性6〜8次，半直接結合鎂鉻磚指標則相當于當年直接結合鎂鉻磚。YB/T 5001 —1997中 MGe-8( A、B)(詳見表1)相當于水泥窯用磚SiO2≤2.5%、SiO2 ≤1.5 %的品種。

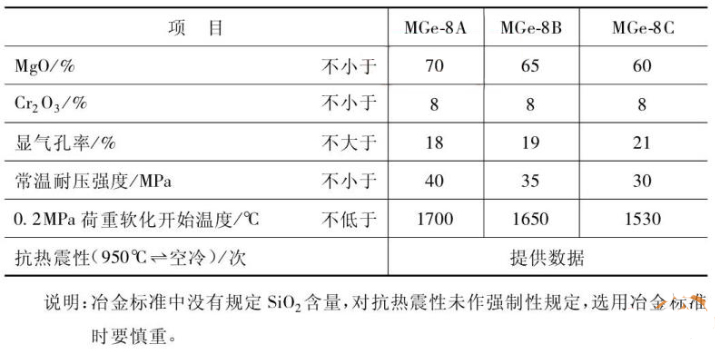

表1 YB/T 5001—1997中可供水泥窯借鑒的鎂鉻磚理化指標
我國水泥窯目前廠家向市場推出的產品越來越純，使用效果卻多不理想，對SiO2≤1.5% (尤其SiO2≤1.0% )的產品不能按常規工藝生產，應采用預合成工藝生產。預合成的目的主要是改性鉻礦，鉻礦預燒后使用比直接使用效果好。5000—10000t/d水泥窯用磚應采用全合成工藝生產。
我國主要耐火材料大型集團為水泥窯提供的鎂鉻磚，分品質、型號詳見表5-30，其中DMC牌兮雖用了JC 497—1992(96)標準，但指標均大幅度提高。表2是德國雷法公司用于水泥窯的主要產品指標。僅從指標上看我國和德國產品無顯著差別，但在產品質量穩定性和內在質量方面存在差別。

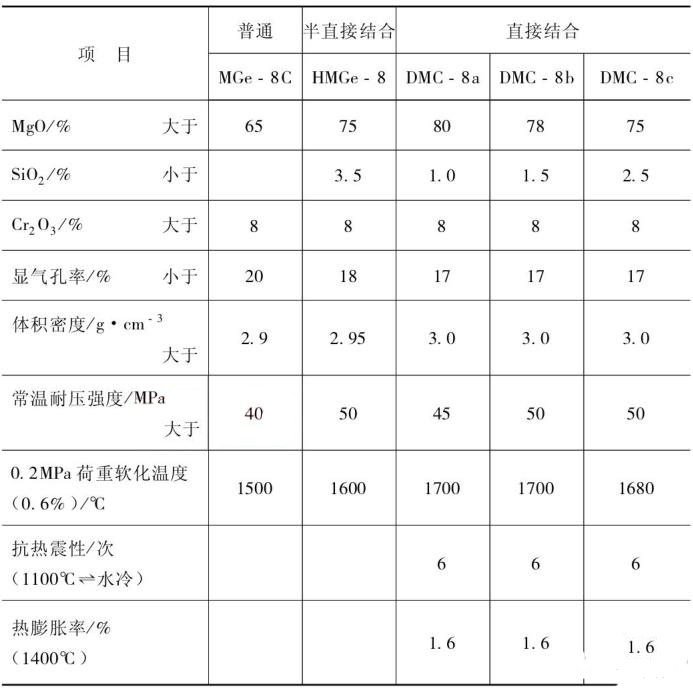

表2 我國耐火材料企業水泥窯燒成帶用鎂鉻磚理化指標
- 上一篇：鉻鐵礦的加熱變化
- 下一篇：玻璃窯用輕質鎂橄欖石磚的工藝技術
在線咨詢(7*24)
電話咨詢
