高鋁磚產(chǎn)品知識(shí)由榮盛耐材小編整理，本內(nèi)容包括對(duì)于高鋁磚的多個(gè)方面進(jìn)行介紹，請(qǐng)看詳細(xì)內(nèi)容。

　　高鋁磚韌性與抗熱震性有什么關(guān)系？
　　高鋁磚韌性與高鋁磚的抗熱震性有著密切的關(guān)系，也是屬于相輔相成的關(guān)系。改善高鋁磚韌性的方法：采取一定的措施，使高鋁磚形成某種顯微結(jié)構(gòu)，產(chǎn)生耗能機(jī)制，阻礙裂紋擴(kuò)展，提高高鋁磚的韌性。下面由河南耐火材料廠家為大家簡(jiǎn)單分析一下高鋁磚的增韌問(wèn)題。
　　高鋁磚中存在結(jié)構(gòu)缺陷，固有氣孔和裂紋，在外力作用下，裂紋容易起動(dòng)，又缺乏耗能機(jī)制，易發(fā)生脆性斷裂，對(duì)高鋁磚的增韌途徑可以對(duì)顯微結(jié)構(gòu)進(jìn)行控制，減小裂紋的尺寸，控制雜質(zhì)和氣孔的數(shù)量及分布等。也可以通過(guò)增加能量耗散機(jī)構(gòu)和設(shè)置障礙，阻止裂紋擴(kuò)展。相變?cè)鲰g、顯微裂紋增韌等都可產(chǎn)生耗能機(jī)構(gòu)，彌散第二相顆粒，可使裂紋擴(kuò)展遇到障礙，發(fā)生裂紋偏轉(zhuǎn)增韌。
　　這些措施都可以阻礙裂紋進(jìn)一步擴(kuò)展，提高高鋁磚韌性從而提高高鋁磚的抗熱震性。希望可以對(duì)廣大高鋁磚用戶有所幫助！

　　高鋁磚有哪些使用要求？
　　高鋁磚在使用過(guò)程中，受到高溫下的物理、化學(xué)、機(jī)械等作用，容易熔融或被熔蝕磨損，活產(chǎn)生崩裂損壞等現(xiàn)象，使操作中斷，并且玷污物料。根據(jù)高鋁磚的成分及其性能指標(biāo)，可以預(yù)知高鋁磚在高溫下的使用情況。
　　①對(duì)有特殊要求的高鋁磚還應(yīng)考慮其導(dǎo)熱性、導(dǎo)電性及透氣性等。
　　②能抵抗高溫?zé)嶝?fù)荷作甩，不軟化，不熔融。要求高鋁磚的耐火度相當(dāng)高。
　　③能抵抗溶融液、塵和氣的化學(xué)侵蝕，不變質(zhì)，不蝕損。要求高鋁磚具有良好的抗渣性。
　　④能抵抗溫度急劇變化或受熱不均的影晌，不幵裂，不剝落。要求高鋁磚具有好的耐熱震性。
　　⑤能抵抗火焰和爐料、料塵的沖刷、撞擊和磨損，表面不損耗。要求高鋁磚具有相當(dāng)高的密實(shí)性和常溫、高溫下的耐磨性。
　　⑥能抵抗高溫?zé)嶝?fù)荷作用，體積不收縮和僅有均勻膨帳。要求高鋁磚具有高的體積穩(wěn)定性，殘存收縮及殘存膨服要小，無(wú)晶型轉(zhuǎn)變及嚴(yán)重體積效應(yīng)。
　　⑦抵抗高溫真空作業(yè)和氣氛變化的影晌，不揮發(fā)，不損壞。要求高鋁磚具有低的蒸氣壓和高的化學(xué)穩(wěn)定性。外形整齊，高鋁磚的規(guī)格及尺寸準(zhǔn)確，質(zhì)優(yōu)價(jià)廉，便于運(yùn)輸、施工和維修等。
　　⑧能抵抗高溫?zé)嶝?fù)苘和重負(fù)荷的共同作用，不喪失強(qiáng)度，不發(fā)生蠕變和坍塌。要求高鋁磚具有相當(dāng)高的常溫強(qiáng)度和高溫?zé)釕B(tài)強(qiáng)度，高的荷重軟化溫度，高的抗蠕變性。

　　如何提高高鋁磚質(zhì)量 ？
　　近年來(lái)高鋁磚大量生產(chǎn)，我們國(guó)內(nèi)企業(yè)該如何提高高鋁磚質(zhì)量呢？
　　我國(guó)生產(chǎn)高鋁磚用以水鋁石和高嶺石為主要礦物組成的高礬土作原料。高鋁磚泥料通常采用粗、中、細(xì)三級(jí)配料。粗顆粒上限通常為2～3mm，加入量為40%～50%（對(duì)于異型制品，粗顆粒上限可降低至2～1mm）1～0.1mm的中間顆粒加入量以10％～20％為宜；〈0.1mm的細(xì)粉加入量應(yīng)控制在40%～50％。
　　制造耐火高鋁磚一般采用軟質(zhì)粘土，這種材料具有較好的可塑性，因此制造高鋁耐火磚通常采用軟質(zhì)粘土作結(jié)合劑。但是粘土中的游離SiO2與高鋁礬土熟料中的游離Al2O3在1200℃下發(fā)生二次莫來(lái)石化反應(yīng)，產(chǎn)生較大的體膨脹，硅的氣孔率增大，強(qiáng)度降低。因此，配料中粘土粉的加入量以不超過(guò)5％為宜。
　　如果取消高鋁磚制品燒后易產(chǎn)生龜裂，外觀質(zhì)量不好，而且給物料處理帶來(lái)一定困難。但是，高鋁磚細(xì)粉加入量過(guò)多，不僅成型困難，而且易產(chǎn)生裂紋，燒成收縮較大，廢品率增加。因此，細(xì)粉加入量以40～50％為宜。一般說(shuō)來(lái)，中間顆粒加入量以10%為宜。中間顆粒既不起組顆粒的骨架作用，也不是細(xì)粉的燒結(jié)作用。因此，中間顆粒的加入量通常限制在低數(shù)量。但是，不能全部取消中間顆粒。生產(chǎn)實(shí)踐表明，適當(dāng)增大高鋁磚粗顆粒尺寸和數(shù)量可提高泥料的堆積密度，且易于成型。燒成時(shí)，物料周圍的二次莫來(lái)石化反應(yīng)較弱，易于燒結(jié)。但是，放大高鋁磚顆粒尺寸也有一定限度。如果放大到4～5mm，易產(chǎn)生缺邊掉角現(xiàn)象，且組織組織均勻程度受到影響。所以，大顆粒尺寸以3mm為宜。
　　高鋁磚配料中加入細(xì)粉有利于坯體燒結(jié)、增加制品的密度。由于細(xì)粉在燒結(jié)時(shí)產(chǎn)生的燒成收縮可以減弱或抵消二次莫來(lái)石化反應(yīng)所產(chǎn)生的體積膨脹，所以加入細(xì)粉甚為必要。此外，可采用高鋁礬土微粉作結(jié)合劑；或?qū)⒏咪X礬土微粉與粘土粉按一定比例配制，制備合成莫來(lái)石作結(jié)合劑。用這些結(jié)合劑皆可制得無(wú)二次膨脹的高鋁磚。

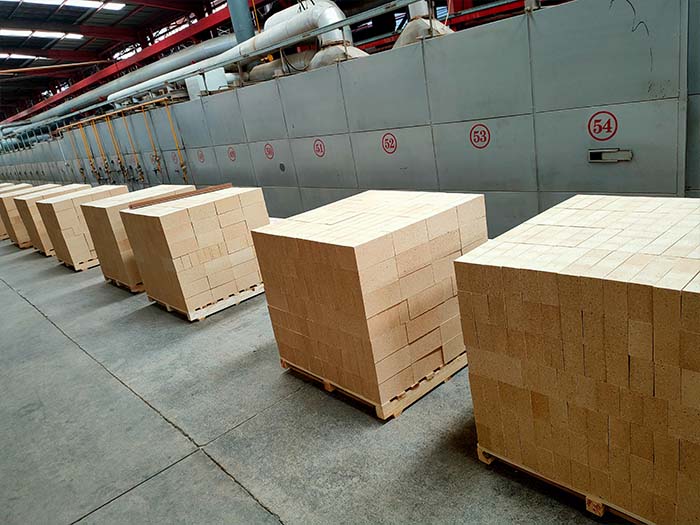

　　高鋁磚是耐火材料中常見(jiàn)的一種，具有良好的耐高溫性能，從而大大提高了窯爐運(yùn)轉(zhuǎn)系統(tǒng)的熱能使用率。鄭州榮盛窯爐耐火材料有限公司生產(chǎn)的高鋁磚經(jīng)有關(guān)技術(shù)監(jiān)督部門檢測(cè)及使用，產(chǎn)品達(dá)到國(guó)外同類產(chǎn)品的技術(shù)指標(biāo)。

• 上一篇：普通磷酸鹽高鋁磚與特種磷酸鹽磚的區(qū)別
• 下一篇：高鋁磚為什么比粘土磚貴？

• 耐酸磚生產(chǎn)廠家

  大發(fā)現(xiàn)！河南有色地礦局探獲鋁土礦4600萬(wàn)噸…

  重?zé)�線變化是耐火材料檢測(cè)的重要指標(biāo)之一

  鞏義抗剝落高鋁磚生產(chǎn)廠家

  新密市成為河南省新型耐火材料品牌示范區(qū)

  濺渣護(hù)爐技術(shù)的基本操作

  鋼廠用耐火磚分析

  用三石合成莫來(lái)石的基本原理

• 窯爐砌筑耐火磚的要求

  鋼包常用的耐火材料有什么

  熔渣和灰的性質(zhì)決定耐火磚的耐久性

  縱觀高鋁磚與粘土磚區(qū)別和優(yōu)缺點(diǎn)

  T3耐火磚和T38耐火磚有什么區(qū)別

  水泥窯用耐火材料選用標(biāo)準(zhǔn)

  高爐用耐火材料

  高鋁耐火磚有裂紋如何檢查？
