聯系我們
| CONTACT公司總部：鄭州市大學南路電商港6號樓10層/11層
生產基地：河南省新密市來集鎮李堂工業園區
電 話： 0371-56777921
廠家直銷：139-3717-0928
郵箱：3491492646@qq.com
為您梳理微硅粉（硅灰）的性能、作用及應用
發布時間：2017/4/19 9:14:25 點擊率： 來源:wanlin 作者：榮盛耐材微硅粉，又叫硅微粉，也叫硅灰、硅粉或二氧化硅超細粉。
微硅粉是冶金電爐在2000℃以上高溫時產生的SiO2和Si氣體與空氣中的氧氣迅速氧化并冷凝而形成的一種超細硅質粉體材料。
一﹑微硅粉的物理化學性能：
1、微硅粉:

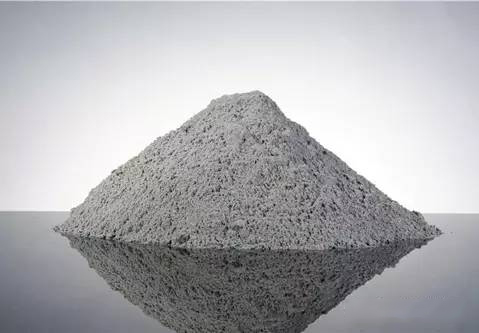

外觀為灰色或灰白色粉末﹑耐火度>1600℃。容重：200～250千克/立方米。
微硅粉的化學成份見下表：
2、微硅粉的細度：
微硅粉中細度小于1μm的占80%以上，平均粒徑在0.1～0.3μm，比表面積為:20～28m2/g。其細度和比表面積約為水泥的80～100倍，粉煤灰的50～70倍。
3、顆粒形態與礦相結構：
微硅粉在形成過程中，因相變的過程中受表面張力的作用，形成了非結晶相無定形圓球狀顆粒，且表面較為光滑，有些則是多個圓球顆粒粘在一起的團聚體。它是一種比表面積很大，活性很高的火山灰物質。摻有微硅粉的物料，微小的球狀體可以起到潤滑的作用。
二、作用：
微硅粉能夠填充水泥顆粒間的孔隙，同時與水化產物生成凝膠體，與堿性材料氧化鎂反應生成凝膠體。在水泥基的砼、砂漿與耐火材料澆注料中，摻入適量的微硅粉，可起到如下作用：
1、顯著提高抗壓、抗折、抗滲、防腐、抗沖擊及耐磨性能。
2、具有保水、防止離析、泌水、大幅降低砼泵送阻力的作用。
3、顯著延長砼的使用壽命。特別是在氯鹽污染侵蝕、硫酸鹽侵蝕、高濕度等惡劣環境下，可使砼的耐久性提高一倍甚至數倍。
4、大幅度降低噴射砼和澆注料的落地灰，提高單次噴層厚度。
5、是高強砼的必要成份，已有C150砼的工程應用。
6、具有約5倍水泥的功效，在普通砼和低水泥澆注料中應用可降低成本.提高耐久性。
7、有效防止發生砼堿骨料反應。
8、提高澆注型耐火材料的致密性。在與Al2O3并存時，更易生成莫來石相，使其高溫強度，抗熱振性增強。
三、適用范圍：
商品砼、高強度砼、自流平砼、不定形耐火材料、干混（預拌）砂漿、高強度無收縮灌漿料、耐磨工業地坪、修補砂漿、聚合物砂漿、保溫砂漿、抗滲砼、砼密實劑、砼防腐劑、水泥基聚合物防水劑；橡膠、塑料、不飽合聚酯、油漆、涂料以及其他高分子材料的補強，陶瓷制品的改性等等。
四、應用領域：
1﹑用于砂漿與砼中：
高層建筑物、海港碼頭、水庫大壩、水利、涵閘、鐵路、公路、橋梁、地鐵、隧道、機場跑道、砼路面以及煤礦巷道錨噴加固等。
2﹑材料工業中：
（1）高檔高性能低水泥耐火澆注料及預制件，使用壽命是普通澆注料的三倍，耐火度提高約100℃，高溫強度及抗熱震性能都明顯改善。已普遍應用于：焦爐、煉鐵、煉鋼、軋鋼、有色金屬、玻璃、陶瓷及發電等行業。
（2）大型鐵溝及鋼包料、透氣磚、涂抹修補料等。
（3）自流型耐火澆注材料及干濕法噴射施工應用。
（4）氧化物結合碳化硅制品（陶瓷窯窯具、隔焰板等）。
（5）高溫型硅酸鈣輕質隔熱材料。
（6）電瓷窯用剛玉莫來石推板。
（7）高溫耐磨材料及制品。
（8）剛玉及陶瓷制品。
（9）賽隆結合制品。
目前除在澆注型耐火材料中普遍使用之外，在電熔和燒結型耐火材料亦獲得大量應用。
3、新型墻體材料、飾面材料：
（1）墻體保溫用聚合物砂漿、保溫砂漿、界面劑。
（2）水泥基聚合物防水材料。
（3）輕骨料保溫節能砼及制品。
（4）內外墻建筑用膩子粉加工。
4、 其他用途：
（1）硅酸鹽磚原料。
（2）生產水玻璃。
（3）用做有機化合物的補強材料。因其成份與氣相法生產的白炭黑相近。可以用在橡膠、樹脂、涂料、油漆、不飽合聚酯等高分子材料中用作填充補強材料。
（4）化肥行業中用作防結塊劑。
五、使用方法及注意事項：
1、 摻量：
一般為膠凝材料量的5-10%。微硅粉的摻加方法分為內摻和外摻。
（1）內摻：在加水量不變的前提下，1份硅粉可取代3-5份水泥（重量）并保持混凝土抗壓強度不變而提高混凝土其它性能。
（2）外摻：水泥用量不變，摻加微硅粉則顯著提高混凝土強度和其它性能。混凝土摻入微硅粉時有一定坍落度損失。這點需在配合比試驗時加以注意。
微硅粉須與減水劑配合使用，建議復摻粉煤灰和磨細礦渣以改善其施工性。
用微硅粉配制混凝土時，一般與膠凝材料的重量比為：
（一）高性能混凝土：5-10%；
（二）水工混凝土：5-10%
（三）噴射混凝土：5-10%；
（四）助泵劑：2-3%；
（五）耐磨工業地坪：6-8%；
（六）聚合物砂漿、保溫砂漿：10-15%，
（七）不定形耐火澆注料：6-8%。使用前請根據實際需要通過實驗選定合理、經濟的摻量。
2﹑摻加方法：
微硅粉混凝土及澆注料應由試驗室作出施工配合比。嚴格按照配合比施工。在微硅粉混凝土的攪拌中微硅粉應在骨料投料之后立即加入攪拌機。加入方式有兩種程序：
（1）投入骨料，隨后投入微硅粉、水泥干拌后，再加入水和其它外加劑。
（2）投入粗骨料+75%水+微硅粉+50%細骨料，攪拌15-30秒，然后投入水泥+外加劑+50%細骨料+25%水，攪拌至均勻。攪拌時間比普通混凝土延長20-25%或50-60秒。切忌將硅粉加入已拌和的混凝土中。
3、施工方法：
微硅粉混凝土與普通混凝土的施工方法并無重大區別，但施工中良好地組織與振搗密實很有必要。微硅粉混凝土早強的性能會使終凝時間提前，在抹面時應加注意；同時摻加微硅粉會提高混凝土的粘滯性和大幅度減少泌水，使抹面稍顯困難。
4、施工安全：
微硅粉混凝土施工安全應嚴格按照混凝土工程的有關國家施工規范進行操作，但因微硅粉較輕，嚴禁高空拋灑材料，防止微硅粉飛揚。
六、產品的包裝、貯存與運輸：
1、本產品使用復膜塑料編織袋包裝。包裝規格為：850公斤/袋30千克/袋、25千克/袋等。
2、本產品應在干燥、避雨、遮陽的環境中存放。產品遇水結塊活性損失。禁止在陽光下長時間暴曬，以免包裝袋風化，產品外灑。
3、本產品不屬危險品，運輸可按《非危險品規則》辦理。
公司的規模決定產品的效益，決定著顧客的利益，榮盛耐材一直以盡全力使客戶利益大化為企業使命。榮盛耐材成立于1996年，專注于生產加工耐火材料，是一家集生產、研發、銷售于一體的綜合性耐火材料企業。我們有高品質的技術人員，會幫助客戶解決在施工過程中遇到的問題。
如果您對耐火材料有需求，特別是硅鋁系耐火材料，歡迎咨詢榮盛耐材有限公司，我們期待與您的每一次合作。
- 上一篇：高鋁磚的壽命與哪些方面有關
- 下一篇：一級高鋁磚價格
在線咨詢(7*24)
電話咨詢
