JM23莫來石磚屬于輕質莫來石磚，一般氧化鋁含量在65%～75%之間。是以莫來石（3Al2O3·2SiO2）為主晶相的高鋁質耐火材料。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。

　　莫來石磚主要很據(jù)密度不同分為莫來石輕質磚和剛玉莫來石磚; 輕質莫來石磚根據(jù)牌號分為JM23、JM26、JM28、JM30，根據(jù)使用溫度不同主要分為：1350莫來石磚、1450莫來石磚、1550莫來石磚等。輕質莫來石磚的性能及其應用：耐火度較高，可達1790℃以上。荷重軟化開始溫度1600～1700℃。常溫耐壓強度70～260MPa。抗熱震性良好。

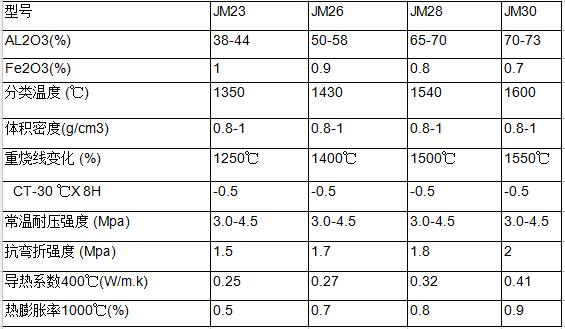

　　JM23莫來石磚參考理化指標如下所示：

　　JM23莫來石磚有燒結莫來石磚和電熔莫來石磚兩種。燒結莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結合劑，經(jīng)成型、燒成而制成。電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結晶比燒結莫來石大，抗熱震性比燒結制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。

　　燒結莫來石磚的生產工藝與高鋁磚的生產工藝相同。它主要以合成莫來石熟料為顆粒料;而細粉有時也使用合成的莫來石熟料，或者采用由白剛玉、石英粉以及純凈黏土等配制而成的與英來石組成相當?shù)幕旌戏哿稀�將顆粒料和細粉按比例配合，常用配比為：顆粒料45%~55%，細粉(<0.088mm)55%~45%。均勻混合后，高壓成形。燒成溫度為1550~l600℃。當采用電熔合成莫來石時熟料為顆粒料時，其燒成溫度要大于1700℃，其中原料的純度、原料的細度和煅燒溫度是影響磚生成的極其重要的工藝因素。

　　鄭州榮盛耐材有限公司生產銷售耐火材料多年，多年的經(jīng)驗使得我們更加專業(yè)，如果您對JM23莫來石磚有需求或是疑問，歡迎來電咨詢榮盛耐材有限公司，我公司將會為您提供高質量的耐火材料和貼心的服務。

• 上一篇：爐頂錨固磚
• 下一篇：鍋爐用的耐火磚

• 玻璃生產過程中，鋁硅質耐火材料結石的成因…

  電熔鋯剛玉磚

  高鋁磚抗渣性能分析

  高鋁磚粘土磚 盡在榮盛耐材

  高爐耐火磚多少錢一塊

  鄭州榮盛耐材生產的膨脹珍珠巖遠銷越南

  高爐耐火磚價格

  已為越南客戶包裝好高鋁磚隨時發(fā)貨

• 堅爐各部位用耐火材料介紹

  耐火磚導熱系數(shù)

  什么是窯皮？窯爐中窯皮形成機制及影響全解…

  爐腹用耐火磚挑選及高爐耐火材料要求

  碳化硅窯輥防氧化處理新技術

  氮化物特種耐火磚的性能及使用介紹

  豎罐蒸餾爐換熱室、冷凝器用粘土質高鋁磚

  高鋁質耐火磚性能及種類介紹
